比例畫法畫螺栓

具體步驟：1、首先繪制螺栓的頂部，螺栓的部為六角形，作為正視圖可以看到兩條線2、需要給螺栓頂部做圓角，現實的螺栓多是圓弧角。3、接著繪制出螺栓的螺桿，長度可根據現實需要設計。4、接著就是繪制螺栓的螺紋，因?yàn)槁菁y一道一道畫比價麻煩，所以機械制圖就簡化了螺紋的畫法，改為粗細實現來表示。5、然后畫出螺栓的左視圖，就是從左往右看得到的視圖，這樣可以看到螺栓頂部的樣子。6、然后對螺栓尺寸進行標注。螺栓連接通常是由螺栓，墊圈和螺母三種零件構成。這種連接只需在兩被連接件上鉆出通孔，然后從孔中穿入螺栓，再套上墊圈

工程制圖為什么螺栓要這么畫上面的圖對的下面的錯了

你注意觀察，上下兩幅圖中的差別，下圖中紅色線條框住那一段實線，在工程制圖中應該是沒有的，如果畫了這么一條線，就表示這個螺栓是在畫線這個位置是斷的，要不然這條線段就是應該是不存在的。因?yàn)檫@個主視圖為剖面圖，通過這個螺栓連接在一起的兩個零件被剖開，才看到螺栓連接的內部視圖。那你會問在同一個圖中螺栓上面還有一條實線段，以及上一個主視圖中螺栓上也還有兩條實線段（黃色線框住3條線段），那為什么又沒錯呢？這三條線叫螺紋終止線，這么畫是沒錯的。那你馬上就會問，那我是不是也可把下圖中紅色線框住那線段叫螺紋終止線行不，其實這也是可

VioletFayeLiu

2019-05-13TA獲得超過589個贊

仔細觀察上面下面兩組三視圖工程制圖畫法的區別。并不是普通螺栓都要這么畫，這里是雙頭螺栓的畫法。畫工程制圖的時候經常要注意當前視圖的主體目標，對象的區分。如果要說錯了哪里，下圖側剖面圖對透視主體外橫線和配合間隙的畫法是多余的。追問答案下面是對的，上面是錯的

zjhz21cnhz19

2019-05-13TA獲得超過1萬個贊

更正：上面的圖是錯的。理由如下：

工程制圖螺紋畫法

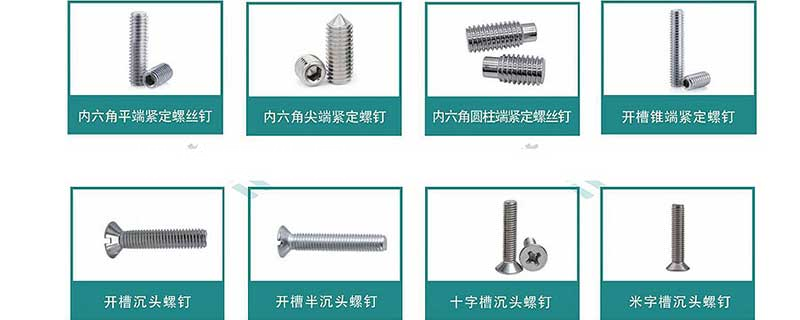

一、螺紋緊固件的種類螺紋緊固件指的是通過螺紋旋合起到連接、緊固作用的零件，常用的螺紋緊固件有螺栓、雙頭螺柱、螺釘、螺母和墊圈等，均為標準件。二、螺紋緊固件的規定標記緊固件有完整標記和簡化標記兩種標記方法。完整標記形式如下：例如: 螺栓 GB/T 5782-2000-M12×80-8.8-A-O表示：六角頭螺栓公稱直徑d=M12，公稱長度80，性能等級8.8級，產品等級A級，表面氧化。在一般情況下，緊固件采用簡化標記，簡化原則如下：（1）類別（名稱）、標準年代號及其前面的“-”，允許全部或部分省略。省略年代號的標準應以現行標準為主。（2）標記中的“-”允許全部或部分省略；標記中“其他直徑或特性”
